भारी शुल्क गर्म डीआईपी जस्ती इस्पात पट्टी ग्रिट फर्श ग्रिटिंग

Place of Origin:चीन

ब्रांड का नाम:GNEE

प्रमाणन:ISO9001,SGS

न्यूनतम आदेश मात्रा:10 वर्ग मीटर

Price:negotiable

भुगतान की शर्तें:एल/सी, टी/टी

आपूर्ति की योग्यता:100 टन/सप्ताह

उत्पाद विवरण

प्रमुखता देना:

भारी कार्य स्टील मंजिल ग्रिड

गर्म डुबकी जस्ती स्टील ग्रिड

औद्योगिक इस्पात बार ग्रेटिंग

उत्पाद वर्णन

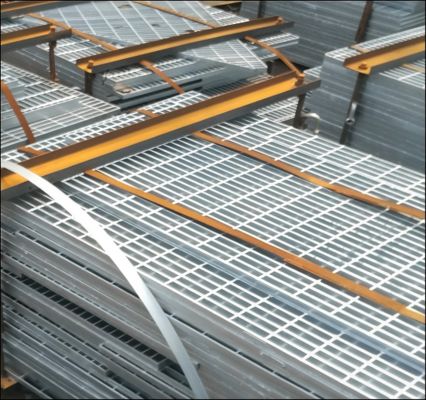

हेवी ड्यूटी गर्म डुबकी जस्ती स्टील बार ग्रेट फ्लोर झंझरी

गर्म डूबा हुआ जस्ती भारी शुल्क स्टील 70 मिमी x 6 मिमी असर बार

वेल्डेड हैवी ड्यूटी ग्रैटिंग्स को भारी रोलिंग और स्टेटिक लोड जैसे राजमार्गों, प्लांट फर्श, लोडिंग डॉक, इनलेट कवर और हवाई अड्डों के अधीन सेवा अनुप्रयोगों के लिए डिज़ाइन किया गया है। चूंकि ये स्थितियां लाइट-ड्यूटी फोर्कलिफ्ट्स से लेकर भारी-शुल्क वाले ट्रक या विमान ट्रैफ़िक तक हो सकती हैं, इसलिए बार के आकार और स्पेसिंग की एक विस्तृत श्रृंखला में भारी शुल्क झंझरी का निर्माण किया जाता है।

सामग्री और खत्म

भारी शुल्क झंझरी कार्बन स्टील और 300 श्रृंखला स्टेनलेस स्टील्स में निर्मित होती है। कार्बन स्टील उत्पाद नंगे (कोई फिनिश नहीं) उपलब्ध हैं, जो निर्माताओं के मानक पेंट, या हॉट डुबकी जस्ती के साथ चित्रित हैं। स्टेनलेस स्टील उत्पाद उपलब्ध मिल फिनिश, व्यावसायिक रूप से साफ या इलेक्ट्रो-पॉलिश किए गए हैं।

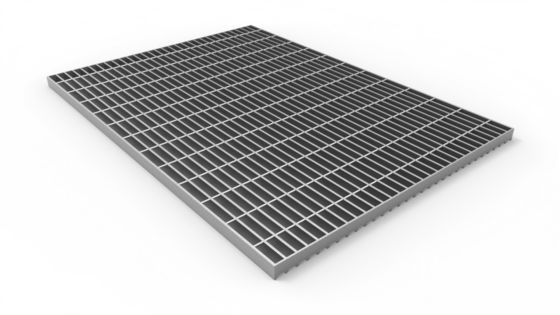

Heavy Duty Hot DIP Galvanized Steel Bar Grate

स्पेसिंग की तालिका

15-डब्ल्यू -4	15/16 पर सलाखों को असर "OC क्रॉस बार 4" OC	15-डब्ल्यू -2	15/16 पर सलाखों को असर "OC क्रॉस बार 2" OC
19-डब्ल्यू -4	1-3/16 पर असर बार "OC क्रॉस बार 4" OC	19-डब्ल्यू -2	1-3/16 पर सलाखों को असर
22-डब्ल्यू -4	1-3/8 पर सलाखों को असर	22-डब्ल्यू -2	1-3/8 पर सलाखों को असर
30-डब्ल्यू -4	1-7/8 "OC क्रॉस बार 4" OC पर असर बार	30-डब्ल्यू -2	1-7/8 पर सलाखों को असर
38-डब्ल्यू -4	असर बार 2-3/8 "OC क्रॉस बार 4" OC पर	38-डब्ल्यू -2	2-3/8 पर सलाखों को असर

बैंडिंग

भारी शुल्क झंझरी आमतौर पर सदमे और प्रभाव भार के अधीन होते हैं और यह अत्यधिक अनुशंसा की जाती है कि सभी खुले छोरों को बैंड किया जाए। वेल्डेड बैंड बार दोहराए जाने वाले ट्रैफ़िक पैटर्न के अधीन होने पर प्रभाव भार को वितरित करने और विरूपण को कम करने में मदद करता है।

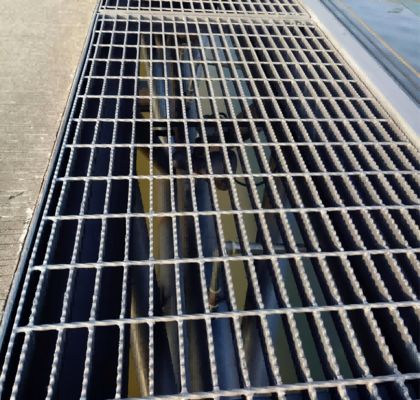

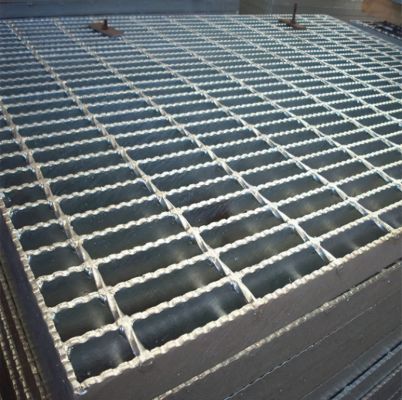

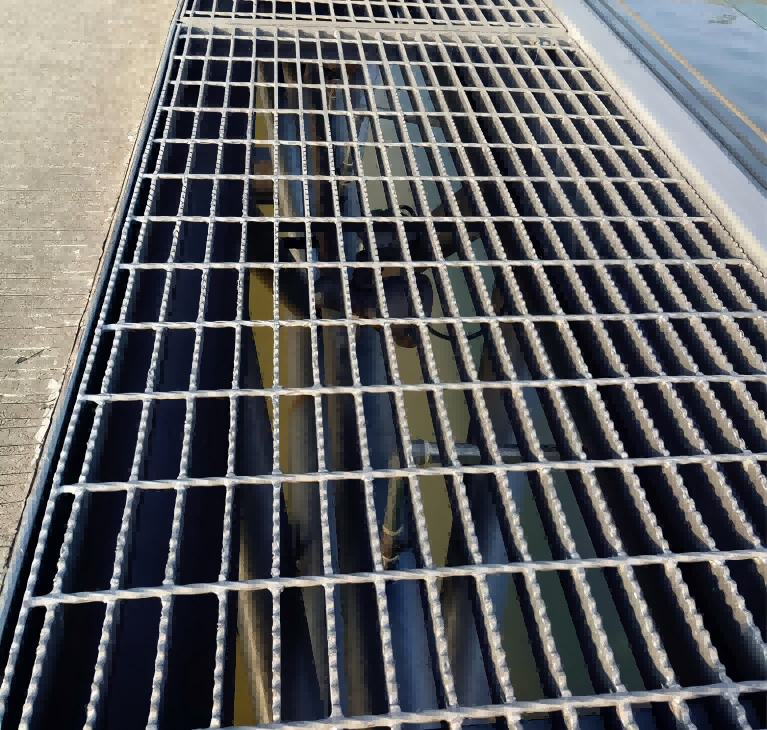

दाँतेदार सतह

वैकल्पिक दाँतेदार असर वाले बार SKID प्रतिरोध को बढ़ाते हैं। तरल पदार्थ या स्नेहक या इच्छुक झंझरी प्रतिष्ठानों के संचय के अधीन अनुप्रयोगों के लिए इस सतह पर विचार करें।

हेवी ड्यूटी बार ग्रेटिंग कैसे निर्दिष्ट करें

झंझरी के प्रकार का चयन करें
- वेल्डेड स्टील झंझरी के लिए "डब्ल्यू"
- वेल्डेड स्टेनलेस स्टील झंझरी के लिए "WS"
ऊपर तालिका से बार रिक्ति का चयन करें
लोड टेबल से असर बार आकार का चयन करें
सादे या दाँतेदार सतह को निर्दिष्ट करें
बैंडिंग और किसी भी अतिरिक्त ट्रिम की आवश्यकता निर्दिष्ट करें
निर्दिष्ट करें
- नंगे स्टील (कोई खत्म नहीं)
- चित्रित (लाल, काला, चांदी, अन्य)
- हॉट डुबकी जस्ती (एएसटीएम ए -123 के अनुसार)
- अन्य
फास्टनरों को निर्दिष्ट करें (यदि आवश्यक हो) - बैंडिंग / लेआउट / फास्टनर्स

अधिकतम यातायात की स्थिति

यातायात प्रकार	व्हील लोड (IBS) (1/2 एक्सल लोड +30% प्रभाव)	लोड वितरण धुरा के साथ समानांतर	धुरी के लिए लंबवत
H-25 ट्रक यातायात 40000LB.AXLE लोड दोहरे पहियों संशोधित AASHTD H-25	26,000	2 (सी) +25 "	25 "
H-20 ट्रक यातायात 32000LB.AXLE लोड दोहरे पहियों संशोधित AASHTD H-20	20,800	2 (सी) +20 "	२० "
एच -15 ट्रक यातायात 24000LB.AXLE लोड सिंगल व्हील्स संशोधित AASHTD H-15	15,600	2 (c) +15 "	15 "
ऑटोमोबाइल 6322 IB वाहन 3578 ib.load 60%ड्राइव एक्सल लोड	3,861	2 (सी) +9 "	9 "
5ton फोर्कलिफ्ट 10000 ib.cap.lifttruck 14000ib.vehicle 24,000 ib.table लोड 85% ड्राइव एक्सल लोड	13,480	2 (c) +11 "	11"
3ton फोर्कलिफ्ट 6,000 ib.cap.lift ट्रक 9000ib.vehicle 15800 ib.table लोड 85% ड्राइव एक्सल लोड	8.730	2 (c) +7 "	7 "
1टन फोर्कलिफ्ट 2,000 ib.cap.lift ट्रक 4200ib.vehicle 6200 ib.table लोड 85% ड्राइव एक्सल लोड	3,425	2 (सी) +4 "	4 "

उत्पाद सारांश

हेवी ड्यूटी गर्म डुबकी जस्ती स्टील बार ग्रेट फ्लोर झंझरी गर्म डूबा हुआ जस्ती भारी शुल्क स्टील 70 मिमी x 6 मिमी असर बार वेल्डेड हैवी ड्यूटी ग्रैटिंग्स को भारी रोलिंग और स्टेटिक लोड जैसे राजमार्गों, प्लांट फर्श, लोडिंग डॉक, इनलेट कवर और हवाई अड्डों के अधीन सेवा अनुप्रयोगों के लिए डिज़ाइन किया गया है। ...
