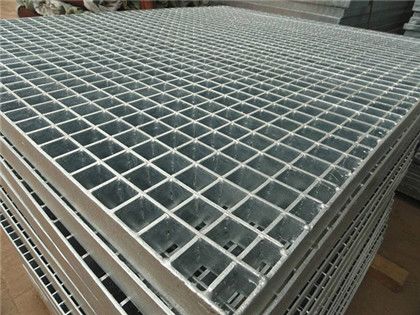

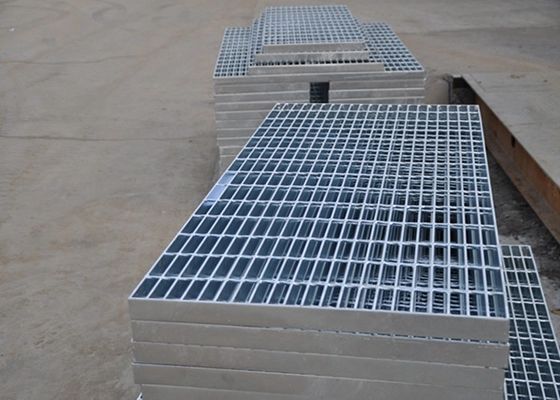

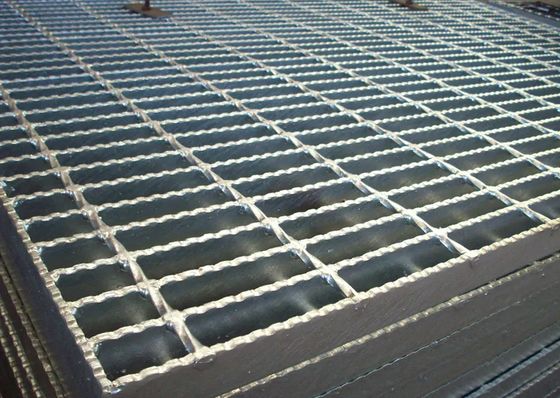

भारी शुल्क जस्ती स्टील वेल्डेड Serrated विरोधी फिसलन खाई कवर मंजिल पट्टी ग्रिटिंग
प्रेस-लॉक स्टील बार ग्रिटिंग फिक्स्ड साइज फ्लैट स्टील से स्लॉट, दबाव लॉक प्लग, फिनिश, आदि प्रक्रिया के माध्यम से बनाई गई है। फ्लैट स्टील और क्षैतिज पोल के चौराहे पर,लोडिंग फ्लैट स्टील में क्षैतिज पोल दबाएंकभी-कभी क्षैतिज ध्रुव पर भी फ्लैट स्टील का प्रयोग किया जाता था।
ग्रिटिंग का व्यापक रूप से फर्श, catwalk, mezzanines/decking, stair tread, fencing; vault bin floor, ramp, dock/warehouse, सभी प्रकार के trench cover, window and machinery safe guards के लिए उपयोग किया जाता है।वाशरैक, वेंटिलेशन स्क्रीन, स्टोरेज रैक, सस्पेंडिंग सीलिंग, ड्रेनेज गड्ढे का कवर आदि।
सामग्री विनिर्देश
सामग्रीः1कार्बन स्टील Q235 2. स्टेनलेस स्टील 304 / 316
प्रकारःप्रेस लॉक / फ्लैट बार / Serrated बार / I बार
असर पट्टी का आकारः20 x 3 से 100 x 9; "आई-सेक्शन" का विनिर्देश 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4, आदि है
लेयरिंग बार पिचः12.5 से 100 मिमी आदि, 30, 40, 60 मिमी की सिफारिश की जाती है, अमेरिका मानक उपलब्ध है
क्रॉस बार पिच:18.5 से 101.6 मिमी आदि, 50, 100 मिमी की सिफारिश की जाती है, अमेरिका मानक उपलब्ध है
विनिर्देशःबीयरिंग फ्लैट स्टील का आकारः 25x3 मिमी / केंद्र स्थानः 30 मिमी, 40 मिमी, 50 मिमी, 100 मिमी
क्षैतिज पोल का आकारः 10x2 मिमी / केंद्र स्थानः 50 मिमी, 100 मिमी
सतह उपचार:गैर-उपचारित / पेंटिंग / हॉट डिप गैल्वेनाइजिंग
इस्पात मानक:चीन GB700-88 / अमेरिका ASTM (A36) / ब्रिटेन ASTM (A36)
एचडीजी मानक:चीन GB/T13912-92 / अमेरिका ASTM (A123) / ब्रिटेन BS729
गुणवत्ता मानक:चीन YB/T4001-1998 अमेरिका ANSI/NAAMM (MBG531-88)
ब्रिटेन BS4592-1987 ऑस्ट्रेलिया AS1657-1992
असर बार विनिर्देश
| नहीं. |
लेयरिंग बार पिच (मिमी) |
मानक पैनल चौड़ाई (बीयरिंग बार मोटाई 5 मिमी) |
असर बार संख्या (पीसी) |
टिप्पणी |
| 1 | 12.5 | 1005 | 81 | दोनों पक्षों के बीच पिच सामान्य असर बार पिच की तुलना में छोटे हैं। |
| 2 | 15 | 1010 | 68 | |
| 3 | 20 | 1010 | 51 | |
| 4 | 22 | 995 | 46 | |
| 5 | 23.85 | 1007 | 43 | |
| 6 | 25 | 1005 | 41 | |
| 7 | 30 | 995 | 34 | |
| 8 | 30.16 | 1000 | 34 | |
| 9 | 30.3 | 1005 | 34 | |
| 10 | 32.5 | 1013 | 32 | |
| 11 | 34.3 | 1000 | 30 | |
| 12 | 35 | 1020 | 30 | |
| 13 | 35.3 | 1029 | 30 | |
| 14 | 40 | 1005 | 26 | |
| 15 | 41 | 1030 | 26 | |
| 16 | 41.4 | 999 | 25 | |
| 17 | 50 | 1005 | 21 | |
| 18 | 60 | 965 | 17 | |
| 19 | 62 | 997 | 17 | |
