वॉकवे प्लेटफार्मों के लिए 15/20/30 मिमी बेयरिंग बार पिच के साथ भारी शुल्क गैल्वेनाइज्ड स्टील ग्रेटिंग

ब्रांड का नाम:Gnee
न्यूनतम आदेश मात्रा:2PCS
आपूर्ति की योग्यता:300000 वर्ग मीटर/वर्ग मीटर प्रति माह
उत्पाद विवरण
प्रमुखता देना:

भारी शुल्क स्टील ग्रिटिंग

,

जस्ती धातु की ग्रिटिंग

,

15/20/30 मिमी लेयरिंग बार पिच बार ग्रिटिंग
उत्पाद वर्णन
15/20/30 मिमी असर बार पिच के साथ भारी शुल्क जस्ती स्टील ग्रिटिंग
स्टील बार ग्रिटिंग असाधारण शक्ति और टिकाऊ निर्माण प्रदान करता है, कार्बन स्टील, एल्यूमीनियम स्टील, या स्टेनलेस स्टील सामग्री में उपलब्ध है। वेल्डेड सहित विभिन्न तरीकों से निर्मित,प्रेस-लॉक, स्वैग-लॉक और रिवेटेड तकनीकों, इन ग्रिटिंग दोनों चिकनी और दागदार सतह पैटर्न में आते हैं।इस्पात ग्रिड विभिन्न अनुप्रयोगों जैसे सीढ़ी के ट्रेडों की सेवा करते हैं, फुटपाथ, प्लेटफार्म, फर्श, सुरक्षात्मक कवर, पहिया उपकरण, सुरक्षा स्क्रीन और भारी-भरकम निर्माण परियोजनाएं।
मेटल बार ग्रिटिंग घटकों का अवलोकन
  • स्पैनःकुल स्पैन माप
  • चौड़ाईःपैनल चौड़ाई विनिर्देश
  • लेयरिंग बार:प्राथमिक भारवाहक संरचनात्मक तत्व
  • लेयरिंग बार स्पेसिंगः1/16 इंच की वृद्धि में केंद्र से केंद्र माप; मानक औद्योगिक फर्श की दूरी 19/16 इंच (1-3/16 इंच) है जिसमें 15/16 इंच, 11/16 इंच, 1/2 इंच और 7/16 इंच सहित लोकप्रिय विकल्प हैं
  • बीयरिंग बार गहराईःलोड आवश्यकताओं के आधार पर 3/4 "से 7" तक की सीमाएं
  • बीयरिंग बार मोटाईःप्रत्याशित भार के अनुसार 1/8 " से 1/2 " तक भिन्न होता है
  • क्रॉस बारःसंरचनात्मक घटक जो असर बार की स्थिति को सुरक्षित करते हैं
  • क्रॉस बार स्पेसिंगःकेंद्र से केंद्र में माप 1 "वृद्धि में; मानक अंतराल विकल्प 4 "या 2" हैं
असर बार पिच विनिर्देश
नहीं. लेयरिंग बार पिच (मिमी) मानक पैनल चौड़ाई (बीयरिंग बार मोटाई 5 मिमी) असर बार संख्या (पीसी) टिप्पणी
1 12.5 1005 81 दो पक्षों के बीच पिच सामान्य असर बार पिच से छोटे हैं
2 15 1010 68
3 20 1010 51
4 22 995 46
5 23.85 1007 43
6 25 1005 41
7 30 995 34
8 30.16 1000 34
9 30.3 1005 34
10 32.5 1013 32
11 34.3 1000 30
12 35 1020 30
13 35.3 1029 30
14 40 1005 26
15 41 1030 26
16 41.4 999 25
17 50 1005 21
18 60 965 17
19 62 997 17

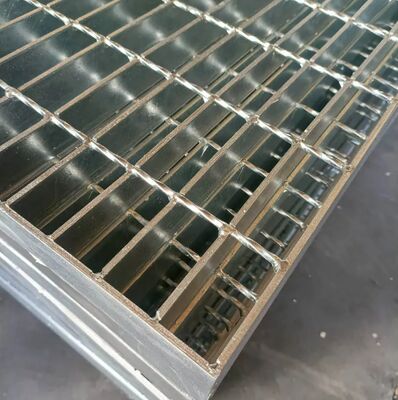

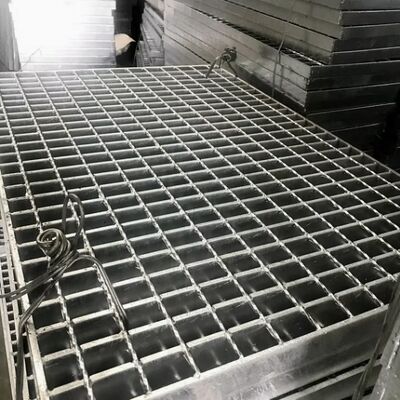

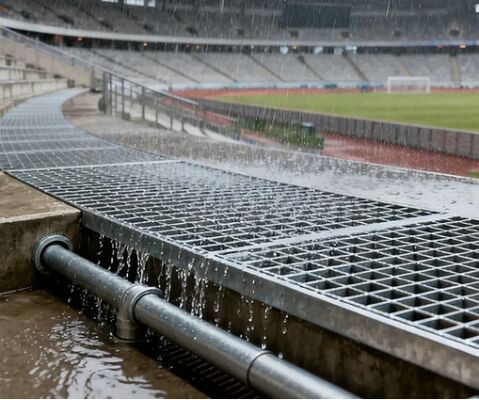

Heavy duty galvanized steel grating installation showing structural integrity and load-bearing capacity Close-up view of steel grating bearing bar pitch and cross bar construction details Industrial application of steel grating in walkway platform with proper drainage design
उत्पाद सारांश

15/20/30 मिमी असर बार पिच के साथ भारी शुल्क जस्ती स्टील ग्रिटिंग स्टील बार ग्रिटिंग असाधारण शक्ति और टिकाऊ निर्माण प्रदान करता है, कार्बन स्टील, एल्यूमीनियम स्टील, या स्टेनलेस स्टील सामग्री में उपलब्ध है। वेल्डेड सहित विभिन्न तरीकों से निर्मित,प्रेस-लॉक, स्वैग-लॉक और रिवेटेड तकनीकों, इन ग्रिटिंग दोन...
