भारी शुल्क गल्वानाइज्ड सेरेटेड स्टील ग्रिटिंग - औद्योगिक प्लेटफार्मों के लिए दबाव लॉक बार ग्रिटिंग

ब्रांड का नाम:Gnee
न्यूनतम आदेश मात्रा:2पीसी
आपूर्ति की योग्यता:300000 वर्ग मीटर/वर्ग मीटर प्रति माह
उत्पाद विवरण
प्रमुखता देना:

जस्ती इस्पात ग्रेटिंग

,

दागदार बार ग्रिटिंग

,

हैवी ड्यूटी प्रेशर लॉक्ड ग्रेटिंग
उत्पाद वर्णन

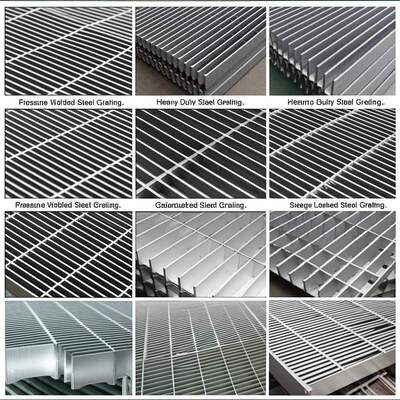

स्टील बार ग्रेटिंग उत्पाद
प्रेशर वेल्डेड स्टील ग्रेटिंग, हैवी ड्यूटी स्टील ग्रेटिंग, गैल्वनाइज्ड सीरेटेड स्टील ग्रेटिंग, प्रेस लॉक्ड स्टील ग्रेटिंग, स्वेज लॉक्ड स्टील ग्रेटिंग
उत्पाद अवलोकन
स्टील बार ग्रेटिंग स्टील बार की एक खुली ग्रिड असेंबली है जो अपनी उच्च शक्ति और मजबूत संरचना के लिए जानी जाती है। इसमें चौड़ाई की तुलना में अधिक क्रॉस-सेक्शनल गहराई के साथ बीयरिंग बार होते हैं, जो क्रॉस बार द्वारा समान समानांतर दूरी पर रखे जाते हैं। निर्माण का प्रकार इस बात से निर्धारित होता है कि क्रॉस बार कैसे जुड़े हुए हैं।
यह बेहद मजबूत और टिकाऊ झंझरी पैदल यात्री और हल्के वाहन यातायात सहित भार वहन करने वाले अनुप्रयोगों के लिए आदर्श है। विशिष्ट लोड आवश्यकताओं को पूरा करने के लिए विभिन्न बियरिंग बार स्पेसिंग, गहराई और चौड़ाई में उपलब्ध है।
Steel bar grating technical specifications and dimensions
तकनीकी निर्देश
मानक विशिष्टता तालिका
बियरिंग बार की पिच क्रॉस-बार पिच 20×3 25×3 32×3 40×3 20×5 25×5
30 100 जी203/30/100 जी253/30/100 जी323/30/100 जी403/30/100 जी205/30/100 जी255/30/100
50 जी203/30/50 जी253/30/50 जी323/30/50 जी403/30/50 जी205/30/50 जी255/30/50
40 100 जी203/40/100 जी253/40/100 जी323/40/100 जी403/40/100 जी205/40/100 जी255/40/100
50 जी203/40/50 जी253/40/50 जी323/40/50 जी403/40/50 जी205/40/50 जी255/40/50
60 50 जी253/60/50 जी253/60/50 जी403/60/50 जी205/60/50 जी255/60/50
बियरिंग बार की पिच क्रॉस-बार पिच 32×5 40×5 45×5 50×5 55×5 60×5
30 100 जी325/30/100 जी405/30/100 जी455/30/100 जी505/30/100 जी555/30/100 जी605/30/100
50 जी325/30/50 जी405/30/50 जी455/30/50 जी505/30/50 जी555/30/50 जी605/30/50
40 100 जी325/40/100 जी405/40/100 जी455/40/100 जी505/40/100 जी555/40/100 जी605/40/100
50 जी325/40/50 जी405/40/50 जी455/40/50 जी505/40/50 जी555/40/50 जी605/40/50
60 50 जी325/60/50 जी405/60/50 जी455/60/50 जी505/60/50 जी555/60/50 जी605/60/50
सामग्री
Q195, Q235, Q235B / 304 316 स्टेनलेस स्टील
बियरिंग बार का आकार
25x3, 25x4, 25x4.5, 25x5, 30x3, 30x4, 30x4.5, 30x5, 32x5, 40x5, 50x5, 65x5, 75x6, 75x10-100x10 मिमी; आई बार: 25x5x3, 30x5x3, 32x5x3, 40x5x3
अमेरिकी मानक आकार
1" x 3/16", 1 1/4" x 3/16", 1 1/2" x 3/16", 1" x 1/4", 1 1/4" x 1/4", 1 1/2" x 1/4", 1" x 1/8", 1 1/4" x 1/8", 1 1/2" x 1/8"
बियरिंग बार पिच
12.5, 15, 20, 25, 30, 30.16, 30.3, 32.5, 34.3, 35, 38.1, 40, 41.25, 60, 80 मिमी
यूएस मानक पिच
19-w-4, 15-w-4, 11-w-4, 19-w-2, 15-w-2
ट्विस्टेड क्रॉस बार पिच
38.1, 40, 50, 60, 76, 80, 100, 101.6, 120 मिमी, 2" और 4"
इस्पात श्रेणी
एएसटीएम ए36, ए1011, ए569, क्यू235, एस235जेआर, एस275जेआर, एसएस304, माइल्ड स्टील और लो कार्बन स्टील
सतह का उपचार
काला, स्वयं का रंग, हॉट डिप गैल्वेनाइज्ड, पेंटेड, स्प्रे कोटिंग
झंझरी शैली
सादा / चिकना, दाँतेदार / दाँत, आई बार, दाँतेदार आई बार
झंझरी मानक
चीन: वाईबी/टी 4001.1-2007, यूएसए: एएनएसआई/एनएएएमएम(एमबीजी531-88), यूके: बीएस4592-1987, ऑस्ट्रेलिया: एएस1657-1985, जापान: जेजेएस
अनुप्रयोग
  • वॉकवे और मेजेनाइन
  • सीढ़ी उतरना और चरण चलना
  • ट्रेलर फ़्लोरिंग
  • ब्रिज प्लेटफार्म
  • औद्योगिक प्लेटफार्म
  • ट्रेंच ग्रेट्स और ड्रेन कवर

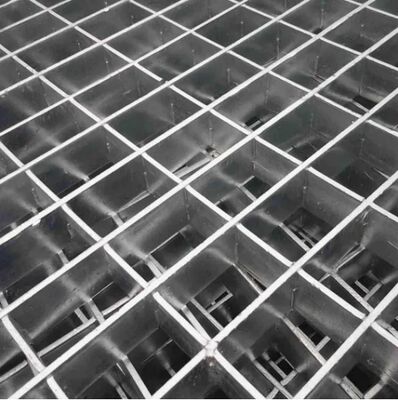

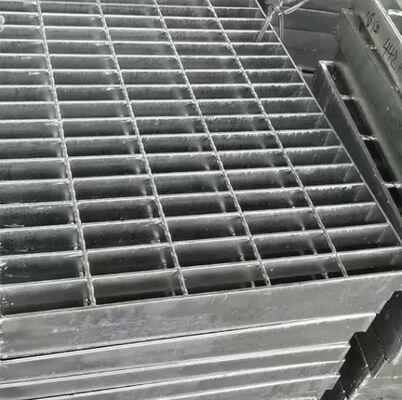

Steel grating installation example showing industrial application Close-up view of steel grating surface and construction Steel grating used in walkway and platform applications
