उत्पाद विवरण:
|

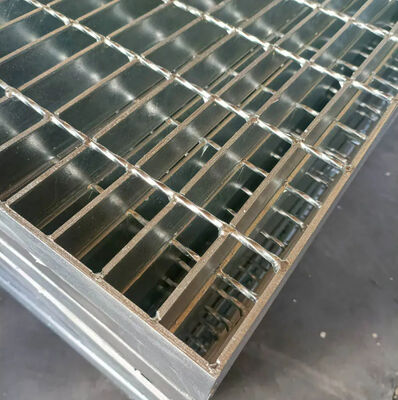

भारी शुल्क जस्ती स्टील वेल्डेड Serrated विरोधी फिसलन खाई कवर मंजिल पट्टी ग्रिटिंग
प्रेस-लॉक स्टील बार ग्रिटिंग स्लॉटिंग, दबाव लॉक प्लग सम्मिलन और परिष्करण की प्रक्रिया के माध्यम से निर्मित।क्षैतिज पोल लोडिंग फ्लैट स्टील में दबाया जाता है और मजबूती से तय होता हैकुछ विन्यासों में, क्षैतिज पोल के लिए सपाट स्टील का भी उपयोग किया जा सकता है।
आवेदन
तकनीकी विनिर्देश
सामग्री
कार्बन स्टील Q235 / स्टेनलेस स्टील 304 / 316
प्रकार
दबाएँ लॉक / फ्लैट बार / Serrated बार / I बार
असर पट्टी का आकार
20 x 3 से 100 x 9 मिमी; I- सेक्शन विनिर्देशः 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4, आदि.
लेयरिंग बार पिच
12.5 से 100 मिमी (30, 40, 60 मिमी अनुशंसित; अमेरिकी मानक उपलब्ध)
क्रॉस बार पिच
18.5 से 101.6 मिमी (50, 100 मिमी अनुशंसित; अमेरिकी मानक उपलब्ध)
मानक विनिर्देश
फ्लैट स्टील के बीयरिंगः 25x3mm / केंद्र स्थानः 30mm, 40mm, 50mm, 100mm
क्षैतिज पोलः 10x2mm / केंद्र स्थानः 50mm, 100mm
सतह उपचार
गैर-उपचारित / पेंटिंग / हॉट डिप गैल्वेनाइजिंग
इस्पात मानक
चीन GB700-88 / अमेरिका ASTM (A36) / ब्रिटेन ASTM (A36)
एचडीजी मानक
चीन GB/T13912-92 / अमेरिका ASTM (A123) / ब्रिटेन BS729
गुणवत्ता मानक
चीन YB/T4001-1998 / अमेरिका ANSI/NAAMM (MBG531-88)
ब्रिटेन BS4592-1987 / ऑस्ट्रेलिया AS1657-1992असर बार पिच विनिर्देश
नहीं.
लेयरिंग बार पिच (मिमी)
मानक पैनल चौड़ाई (बेयरिंग बार मोटाई 5 मिमी)
असर बार संख्या (पीसी)
टिप्पणी
1 12.5 1005 81 दो पक्षों के बीच पिच सामान्य असर बार पिच से छोटे हैं 2 15 1010 68 3 20 1010 51 4 22 995 46 5 23.85 1007 43 6 25 1005 41 7 30 995 34 8 30.16 1000 34 9 30.3 1005 34 10 32.5 1013 32 11 34.3 1000 30 12 35 1020 30 13 35.3 1029 30 14 40 1005 26 15 41 1030 26 16 41.4 999 25 17 50 1005 21 18 60 965 17 19 62 997 17
