उत्पाद विवरण:
|

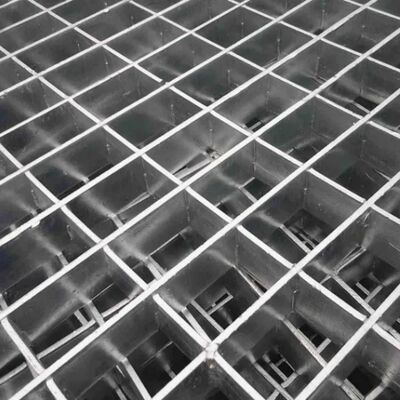

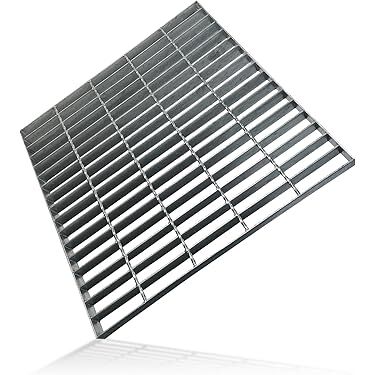

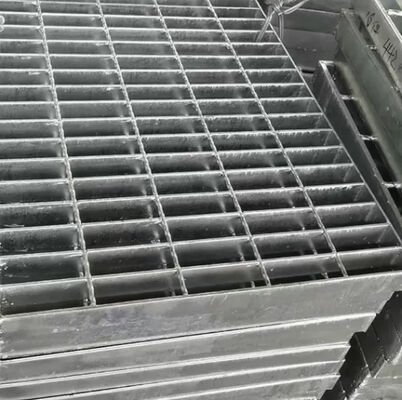

प्रेस-लॉक स्टील बार ग्रिटिंग एक प्रक्रिया के माध्यम से निर्मित किया जाता है जिसमें स्लॉटिंग, दबाव लॉक प्लग सम्मिलन, और परिष्करण शामिल है।क्षैतिज पोल लोडिंग फ्लैट स्टील में दबाया जाता है और मजबूती से तय होता हैकुछ अनुप्रयोगों में क्षैतिज खंभे के लिए सपाट स्टील का भी प्रयोग किया जा सकता है।
इस ग्रिटिंग का व्यापक रूप से विभिन्न औद्योगिक अनुप्रयोगों के लिए उपयोग किया जाता है जिसमें फर्श, catwalks, mezzanines/decking, सीढ़ी ट्रेड, बाड़, वॉल्ट बिन फर्श, रैंप, डॉक/गोदाम सतह,खाई के ढक्कन, खिड़कियों और मशीनरी सुरक्षा गार्ड, वाशिंग रैक, वेंटिलेशन स्क्रीन, भंडारण रैक, लटकती छतें, और जल निकासी गड्ढे कवर।
| सामग्री | कार्बन स्टील Q235, स्टेनलेस स्टील 304 / 316 |

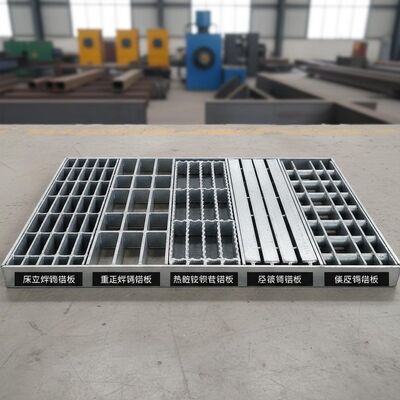

| प्रकार | दबाएँ लॉक / फ्लैट बार / Serrated बार / I बार |
| असर पट्टी का आकार | 20 x 3 से 100 x 9 मिमी; I- सेक्शन विनिर्देशः 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4, आदि. |
| लेयरिंग बार पिच | 12.5 से 100 मिमी (30, 40, 60 मिमी अनुशंसित, अमेरिका मानक उपलब्ध) |
| क्रॉस बार पिच | 18.5 से 101.6 मिमी (50, 100 मिमी अनुशंसित, अमेरिका मानक उपलब्ध) |
| मानक विनिर्देश | फ्लैट स्टील के बीयरिंगः 25x3mm / केंद्र स्थानः 30mm, 40mm, 50mm, 100mm क्षैतिज पोलः 10x2mm / केंद्र स्थानः 50mm, 100mm |
| सतह उपचार | गैर-उपचारित / पेंटिंग / हॉट डिप गैल्वेनाइजिंग |
| इस्पात मानक | चीन GB700-88 / अमेरिका ASTM (A36) / ब्रिटेन ASTM (A36) |
| एचडीजी मानक | चीन GB/T13912-92 / अमेरिका ASTM (A123) / ब्रिटेन BS729 |
| गुणवत्ता मानक | चीन YB/T4001-1998, अमेरिका ANSI/NAAMM (MBG531-88), ब्रिटेन BS4592-1987, ऑस्ट्रेलिया AS1657-1992 |
| नहीं. | लेयरिंग बार पिच (मिमी) | मानक पैनल चौड़ाई (बेयरिंग बार मोटाई 5 मिमी) | असर बार संख्या (पीसी) | टिप्पणी |
|---|---|---|---|---|
| 1 | 12.5 | 1005 | 81 | दो पक्षों के बीच पिच सामान्य असर बार पिच से छोटे हैं |
| 2 | 15 | 1010 | 68 | |
| 3 | 20 | 1010 | 51 | |
| 4 | 22 | 995 | 46 | |
| 5 | 23.85 | 1007 | 43 | |
| 6 | 25 | 1005 | 41 | |
| 7 | 30 | 995 | 34 | |
| 8 | 30.16 | 1000 | 34 | |
| 9 | 30.3 | 1005 | 34 | |
| 10 | 32.5 | 1013 | 32 | |
| 11 | 34.3 | 1000 | 30 | |
| 12 | 35 | 1020 | 30 | |
| 13 | 35.3 | 1029 | 30 | |
| 14 | 40 | 1005 | 26 | |
| 15 | 41 | 1030 | 26 | |
| 16 | 41.4 | 999 | 25 | |
| 17 | 50 | 1005 | 21 | |
| 18 | 60 | 965 | 17 | |
| 19 | 62 | 997 | 17 |
