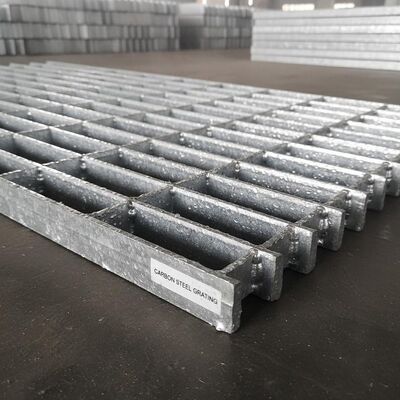

भारी भार अनुप्रयोगांसाठी हॉट डिप गॅल्व्हनाइज्ड सेरेटेड प्लेन बार कार्बन स्टील ग्रेटिंग

Place of Origin:हेनान
ब्रांड का नाम:Gnee
प्रमाणन:SGS
आपूर्ति की योग्यता:10000 टन/टन प्रति माह
उत्पाद वर्णन
वेल्डेड Serrated सादा बार कार्बन गर्म डीआईपी जस्ती स्टील संरचना ग्रिटिंग
स्टील ग्रिटिंग, जिसे बार ग्रिटिंग या धातु ग्रिटिंग के रूप में भी जाना जाता है, धातु की सलाखों का एक खुला ग्रिड असेंबली है।असर बार एक दिशा में चलते हैं और लंबवत क्रॉस बार या उनके बीच विस्तारित घुमावदार कनेक्टिंग बार के लिए कठोर लगाव द्वारा दूर कर रहे हैंयह डिजाइन न्यूनतम वजन के साथ भारी भार धारण करने के लिए है।
इस्पात ग्रिड का व्यापक रूप से फर्श, मेज़ानिन, सीढ़ी के ट्रेड, बाड़, खाई कवर और कारखानों, कार्यशालाओं, मोटर कमरों, ट्रॉली चैनलों, भारी लोडिंग क्षेत्रों में रखरखाव प्लेटफार्मों के लिए उपयोग किया जाता है,बॉयलर उपकरण, और भारी उपकरणों के क्षेत्र।
उत्पादों का व्यापक रूप से तेल और पेट्रोकेमिकल उद्योग, बिजली और इस्पात संयंत्र, बंदरगाह, शिपयार्ड, जल और सीवेज उपचार, नगरपालिका निर्माण, छत आदि जैसे क्षेत्रों में उपयोग किया जाता है।
तकनीकी विनिर्देश
सामग्री कम कार्बन स्टील, स्टेनलेस स्टील या ग्राहक की आवश्यकताओं के अनुसार
लेयरिंग बार विनिर्देश (मिमी) 20 x 3 से 100 x 10; 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4 मिमी या अनुकूलित
असर पट्टी पिच (केंद्र से केंद्र) 12.5, 15, 25, 30, 30.16, 32.5, 34, 40, 41.25, 45, 50, 60, 60.32, 80, 100 मिमी आदि या अनुकूलित
क्रॉस बार पिच (केंद्र से केंद्र) 38, 50, 76, 100, 101.6 मिमी आदि या अनुकूलित
सतह उपचार प्रकृति, गर्म डुबकी गैल्वनाइजिंग, पेंट स्प्रे या ग्राहक की आवश्यकताओं के अनुसार
पैकिंग फिल्म और पट्टियों से लपेटा हुआ, लकड़ी के पैलेट पैकिंग
उत्पाद की विशेषताएं
  • विरोधी जंग
  • टिकाऊ
  • मजबूत
  • सुरक्षित
  • आसान स्थापना
स्टील ग्रिटिंग मानकों को पूरा करना
  • चीन: YB/T4001.1-2007
  • संयुक्त राज्य अमेरिका: ANSI/NAAMM ((MBG531-88)
  • यूकेः BS4592-1987
  • ऑस्ट्रेलियाः AS1657-1985
Steel grating technical diagram showing bearing bar specifications and spacing
असर बार पिच विनिर्देश
नहीं. लेयरिंग बार पिच (मिमी) मानक पैनल चौड़ाई (बेयरिंग बार मोटाई 5 मिमी) असर बार संख्या (पीसी) टिप्पणी
1 12.5 1005 81 दोनों पक्षों के बीच पिच सामान्य असर बार पिच की तुलना में छोटे हैं।
2 15 1010 68
3 20 1010 51
4 22 995 46
5 23.85 1007 43
6 25 1005 41
7 30 995 34
8 30.16 1000 34
9 30.3 1005 34
10 32.5 1013 32
11 34.3 1000 30
12 35 1020 30
13 35.3 1029 30
14 40 1005 26
15 41 1030 26
16 41.4 999 25
17 50 1005 21
18 60 965 17
19 62 997 17
Steel grating dimensional specifications and installation diagram
उत्पाद सारांश

वेल्डेड Serrated सादा बार कार्बन गर्म डीआईपी जस्ती स्टील संरचना ग्रिटिंग स्टील ग्रिटिंग, जिसे बार ग्रिटिंग या धातु ग्रिटिंग के रूप में भी जाना जाता है, धातु की सलाखों का एक खुला ग्रिड असेंबली है।असर बार एक दिशा में चलते हैं और लंबवत क्रॉस बार या उनके बीच विस्तारित घुमावदार कनेक्टिंग बार के लिए कठोर ...
