एएसटीएम ए 6 वॉकवे मेष झंकार जस्ती इस्पात झंझरी तल एंट्री स्लिप

ब्रांड का नाम:Gnee
प्रमाणन:ISO9001,SGS
मॉडल नंबर:Q235
न्यूनतम आदेश मात्रा:5 pcs
Price:USD 500-800 TON
आपूर्ति की योग्यता:1000/MONTH
उत्पाद विवरण
प्रमुखता देना:

steel floor grating

,

steel grating panels
Products Name: वॉकवे गैल्वनाइज्ड सीरेटेड स्टील झंझरी एंटी स्लिप कस्टमाइज्ड
Feature: विरोधी पर्ची सतह
Surface: गर्म डुबोया जस्ती
Sample: मुक्त
Service: सबसे अच्छी सेवा
Quality: उच्च गुणवत्ता
Price: Factory price
Loading Port: तियानजिन, चीन
उत्पाद वर्णन





वॉकवे गैल्वेनाइज्ड सेरेटेड स्टील ग्रेटिंग एंटी स्लिप कस्टमाइज्ड

सेरेटेड स्टील ग्रेटिंग सादे सतह बार ग्रेटिंग के समान उच्च शक्ति वाली होती है, इसमें गैर-पर्ची विशेषताएं भी होती हैं, कोई तेज किनारा नहीं होता है, लेकिन चिकनी सेरेटेड शीर्ष सतह होती है, जो सुरक्षा और सौंदर्य संबंधी आवश्यकताओं को पूरा करती है।

लोड बार (बेयरिंग बार)
एक समान खंड का एक अनुदैर्ध्य भार-वहन सदस्य जो समर्थन के बीच फैला हुआ है, जिसे सेरेटेड किया जा सकता है,
क्रॉस बार (अनुप्रस्थ बार)
कनेक्टिंग बार, जो मुड़े हुए स्क्वायर बार या गोल बार से बने होते हैं, जो बेयरिंग बार के पार फैले होते हैं, आमतौर पर उनके लंबवत होते हैं।
बैंडिंग बार एक फ्लैट बार जो ग्रेटिंग पैनल के अंत में या कटआउट की रेखा के साथ वेल्ड किया जाता है, और बेयरिंग बार के ऊपर या नीचे तक नहीं फैलता है।
लंबाई
ग्रेटिंग पैनल का आयाम बेयरिंग बार के समानांतर मापा जाता है।
चौड़ाई
ग्रेटिंग पैनल का समग्र आयाम, बेयरिंग बार के लंबवत मापा जाता है।
पिच
पिच में बेयरिंग बार का पिच और क्रॉस बार का पिच शामिल है। बेयरिंग बार के पिच को बेयरिंग बार सेंटर भी कहा जाता है, इसका मतलब है बेयरिंग बार के केंद्र से केंद्र की दूरी। क्रॉस बार के पिच को क्रॉस बार सेंटर भी कहा जाता है, इसका मतलब है क्रॉस बार के केंद्र से केंद्र की दूरी।
ओपन एंड
इसका मतलब है कि स्टील ग्रेटिंग पैनल को बैंड नहीं किया गया है।
टो प्लेट (किक प्लेट)
एक फ्लैट बार जो ग्रेटिंग के बाहरी किनारे या ट्रेड के पीछे के किनारे से जुड़ा होता है, और ग्रेटिंग या ट्रेड की ऊपरी सतह से ऊपर की ओर प्रोजेक्ट करता है ताकि एक होंठ या कर्ब बन सके।
ग्रेटिंग का स्पैन
ग्रेटिंग सपोर्ट के बिंदुओं के बीच की दूरी, या इस आयाम की दिशा।
आई-बार
बार में “आई” अक्षर के समान एक क्रॉस सेक्शनल आकार होता है।
सेरेटेड ग्रेटिंग
ग्रेटिंग जिसमें बेयरिंग बार या क्रॉस बार की ऊपरी सतहें नॉच की गई हैं।
स्टील ग्रेड
स्टील को संदर्भित करता है - उदाहरण के लिए ASTM A6
एंड प्लेट
एक सीढ़ी ट्रेड पर एक स्ट्रिंगर से फिक्सिंग के लिए वेल्ड की गई एक प्लेट।
नोजिंग
एक विशेष एल-सेक्शन सदस्य जो सीढ़ी ट्रेड के सामने या अग्रणी किनारे के रूप में कार्य करता है, या सीढ़ी के शीर्ष पर ग्रेटिंग का कार्य करता है। नोजिंग के प्रकार की जाँच प्लेट नोजिंग, ऊर्ध्वाधर धारीदार प्लेट नोजिंग और छिद्रित प्लेट नोजिंग हो सकती है।
सील वेल्ड
प्रत्येक बार को किनारों, ऊपर और नीचे वेल्ड करना। पूरी तरह से वेल्ड किया गया।
फिनिश
कोटिंग, आमतौर पर पेंट या हॉट डिप गैल्वनाइजिंग जो ग्रेटिंग पर लगाया जाता है।
मार्किंग
(मार्क नंबर) प्रत्येक अद्वितीय टुकड़े की पहचान करने के लिए उपयोग किया जाता है।



बेयरिंग बार का पिच क्रॉस-बार पिच स्टील ग्रेटिंग का विनिर्देश (चौड़ाई×मोटाई)
20×3 25×3 32×3 40×3 20×5 25×5
30 100 G203/30/100 G253/30/100 G323/30/100 G403/30/100 G205/30/100 G255/30/100
50 G203/30/50 G253/30/50 G323/30/50 G403/30/50 G205/30/50 G255/30/50
40 100 G203/40/100 G253/40/100 G323/40/100 G403/40/100 G205/40/100 G255/40/100
50 G203/40/50 G253/40/50 G323/40/50 G403/40/50 G205/40/50 G255/40/50
60 50   G253/60/50 G253/60/50 G403/60/50 G205/60/50 G255/60/50
बेयरिंग बार का पिच क्रॉस-बार पिच बेयरिंग बार लोड का विनिर्देश (चौड़ाई×मोटाई)
32×5 40×5 45×5 50×5 55×5 60×5
30 100 G325/30/100 G405/30/100 G455/30/100 G505/30/100 G555/30/100 G605/30/100
50 G325/30/50 G405/30/50 G455/30/50 G505/30/50 G555/30/50 G605/30/50
40 100 G325/40/100 G405/40/100 G455/40/100 G505/40/100 G555/40/100 G605/40/100
50 G325/40/50 G405/40/50 G455/40/50 G505/40/50 G555/40/50 G605/40/50
60 50 G325/60/50 G405/60/50 G455/60/50 G505/60/50 G555/60/50 G605/60/50

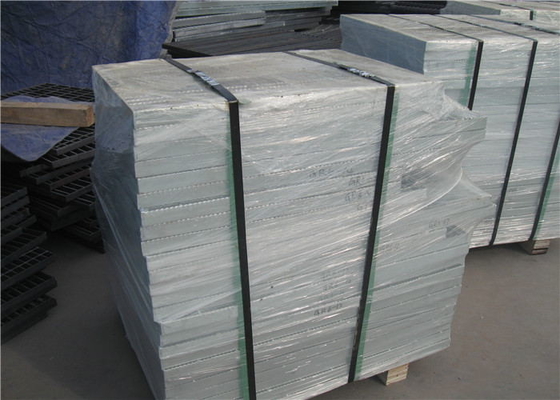

Galvanized Steel Grating Floor Anti Slip



उत्पाद सारांश

वॉकवे गैल्वेनाइज्ड सेरेटेड स्टील ग्रेटिंग एंटी स्लिप कस्टमाइज्ड सेरेटेड स्टील ग्रेटिंग सादे सतह बार ग्रेटिंग के समान उच्च शक्ति वाली होती है, इसमें गैर-पर्ची विशेषताएं भी होती हैं, कोई तेज किनारा नहीं होता है, लेकिन चिकनी सेरेटेड शीर्ष सतह होती है, जो सुरक्षा और सौंदर्य संबंधी आवश्यकताओं को पूरा करत...
